糾正電路中的集成電路以修復電器設備是一個重要的內容，因?yàn)樗?jīng)常更換新的集成電路但故障仍然存在。

IC的工作原理

IC集成電路圖

一個集成電路 （下文中稱為IC）是在一個芯片上集成了許多微電子器件的先進微電子器件。通常使用硅基材料，通過擴散或滲透技術在器件上形成N型和P型半導體和PN結。

IC是半導體集成電路，即，半導體材料用作襯底，包括至少一個有源部件和部分或全部互連的兩個或更多個部件集成在襯底中或襯底上，以執行作為電子功能的中間產品或最終產品。

在了解了IC的工作原理之后，有必要通過以下步驟來準確地確定電子電路中的IC是否正常工作。

首先，我們必須掌握電路中IC的目的及其內部結構原理和主要電氣特性等，并在必要時分析內部電路原理圖。除此之外，如果存在直流電壓，波形以及每個引腳對應地的正向和反向電阻值，則為預檢測判斷提供了更有利的條件。

然后根據故障現象判斷部件，根據位置找出故障部件。有時需要各種判斷方法來證明設備是否確實已損壞。

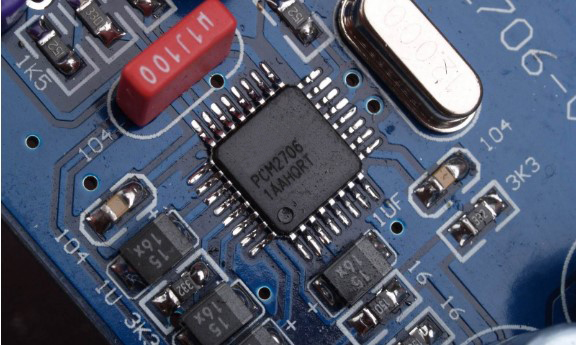

IC芯片圖

檢查和判斷電路中的IC有兩種通用方法：

一種是不在線判斷，即在沒有焊接到印刷電路板時判斷電路中的IC。在這種方法中，如果沒有特殊設備，很難確定電路中IC的質量。通常，DC電阻方法可用于測量對應于地的每個引腳的正向和反向電阻值，然后與完整的集成電路進行比較。還可以使用替代方法將可疑IC插入到普通設備的相同類型的IC的位置，以確定其質量。當然，如果條件允許，更可靠地使用集成電路測試儀來定量檢查主要參數。

另一種方式是在線檢查和判斷，即判斷連接到印刷電路板的集成電路。在線判斷是檢修家用電器集成電路最實用的方法。以下是幾種情況的描述：

直流工作電壓測量方法

這種方法主要是測量每個引腳對應地的直流工作電壓值，然后與標稱值進行比較，據此判斷集成電路的質量。使用電壓測量方法來判斷集成電路的質量是最常用的維護方法之一，但有必要注意區分無故障的電壓誤差。當測量集成電路每個引腳的直流工作電壓時，如果各個引腳的電壓與原理圖或維護技術數據中指示的電壓值不一致，請不要急于斷定集成電路是否損壞。應首先排除以下因素。

1.檢查提供的標稱電壓是否可靠。

因?yàn)槟承┲噶詈驮韴D和其他數據的值與實際電壓有很大差異，有時甚至是錯誤的。因此，您應該找到更多相關數據進行比較。如有必要，分析內部原理圖和外圍電路，然后進行理論計算或估算，以證明電壓是否錯誤。

2.區分所提供的額定電壓的性質和工作電壓的電壓。

由于集成模塊的各個引腳隨注入信號發生顯著變化，此時可以改變頻段或記錄開關的位置，然后觀察電壓是否正常。如果電壓是正常的，則意味著標稱電壓是特定的工作電壓，并且工作電壓是根據特定條件，即，不同的工作狀態具有不同的測量電壓。

3.注意由外圍電路的可變元件引起的引腳電壓的變化。

當測量的電壓與標稱電壓不匹配時，可能是因?yàn)榕c引腳相關聯的單個引腳或外圍電路連接到可變電位計或開關。這些電位器和開關位于不同的位置，并且引腳電壓明顯不同。因此，當發生引腳之間的電壓差時，考慮引腳或電位計的位置以及與引腳相關的開關。可以旋轉或拉動引腳以查看引腳電壓是否接近標稱值。

4.防止測量引起的錯誤。

由于萬用表的不同內阻或不同的直流電壓電平，可能會出現錯誤。通常，直流電壓使用內部電阻大于20KΩ/ V的測試儀器進行測試。使用內阻小于20KΩ/ V的萬用表時，測量結果將低于原始標記電壓。此外，還應注意在不同電壓水平上測量的電壓將不同，特別是當使用大范圍文件時，偏差效應更顯著。

萬用表圖

5.判斷引腳電壓對IC正常工作的重要性。

當引腳的測量電壓與正常值不匹配時，為了判斷IC是好還是壞，應 根據引腳電壓是否對IC的正常工作產生重要影響進行分析。其他引腳電壓的相應變化。

6.從IC引腳電壓判斷。

如果IC的每個引腳的電壓正常，則通常認為IC是正常的。如果IC的引腳電壓異常，則應從最大偏離正常值開始。進口泵應檢查外部元件是否有故障。如果沒有故障，IC可能會損壞。

7.對動態接收設備的特殊判斷。

例如，在電視機中，當沒有信號時，IC的每個引腳的電壓是不同的。如果發現不應該改變的引腳電壓變化很大，并且應該改變的引腳電壓總是穩定的，則可以確定IC被損壞。

8.判斷具有多種操作模式的設備。

例如，在錄像機中，IC的每個引腳的電壓在不同的工作模式下是不同的。在這種情況下，IC的判斷應該更加謹慎。

以上幾點是IC在電路中沒有故障，并且測量結果由于某種原因與標稱值不同。因此，在進行集成塊直流電壓或直流電阻測試時應指定測試條件，特別是在記錄測量的經驗數據時。通常，每個電位器旋轉到機器的中間位置，信號源采用標準信號。一定的場強。當然，如果可以再次記錄每個功能開關的位置，則更具代表性。如果排除上述因素并且測得的單個引腳電壓仍未達到標稱值，則應進一步分析原因，但有兩種可能性。一個是由集成電路本身的故障引起的。修理IC家電。

交流電壓測量方法

為了掌握IC AC信號的變化，IC的AC工作電壓可以用具有dB插孔的萬用表近似。測試時，將萬用表置于交流電壓模塊中，將正筆插入dB插孔中。對于沒有dB插孔的萬用表，必須將一個0.1至0.5 uF的 隔直 電容與正極筆串聯。該方法適用于工作頻率相對較低的IC，如視頻放大級和場掃描電路。由于這些電路的固有頻率不同并且波形不同，因此測量數據是近似值或存在或不存在。

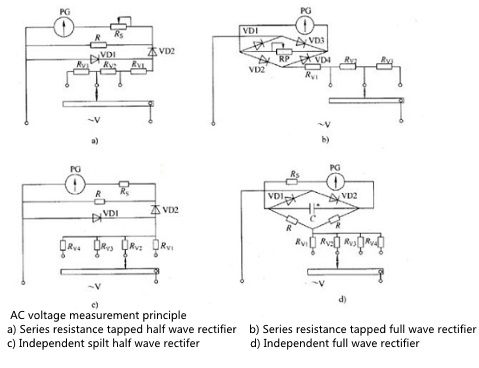

交流電壓測量原理電路圖
