場效應晶體管的封裝形式豐富多樣，在選用時需綜合考量諸多要素。以下是對場效應晶體管封裝形式及其選用要點的闡述：
一、封裝形式概覽
插入式封裝

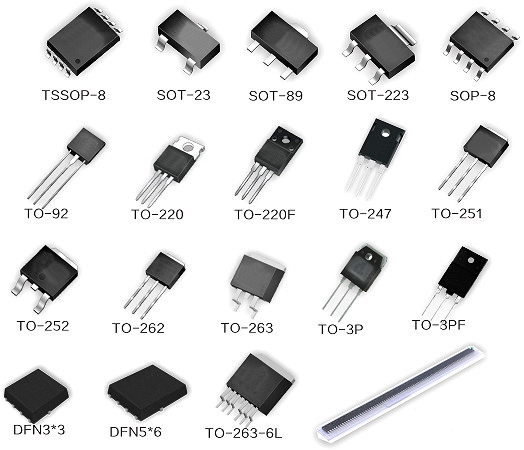

晶體管外形封裝（TO）：這是早期出現的封裝規格，涵蓋了TO-92、TO-220、TO-252等諸多型號。特別地，TO-252也被稱為D-PAK，屬于表面貼裝式封裝。TO-263（D2PAK）同樣是表面貼裝式封裝，它是TO-220的衍生版本，主要目的在于提升生產效率以及增強散熱性能。
雙列直插式封裝（DIP）：具備兩排引腳，需插入配備DIP結構的芯片插座中。其衍生形式為SDIP（Shrink DIP），也就是緊縮雙入線封裝，相較于DIP，其針腳密度高出6倍之多。
插針網格陣列封裝（PGA）：芯片內外分布著眾多方陣形的插針，這些插針沿著芯片的四周以一定的間距排列。依據管腳數量的差異，可形成2至5圈的布局。
表面貼裝封裝
D-PAK封裝：該封裝擁有3個電極，分別是柵極（G）、漏極（D）、源極（S）。其中，漏極（D）的引腳被裁剪掉，不予以使用，而是借助背面的散熱板充當漏極（D），并直接焊接在PCB板上。

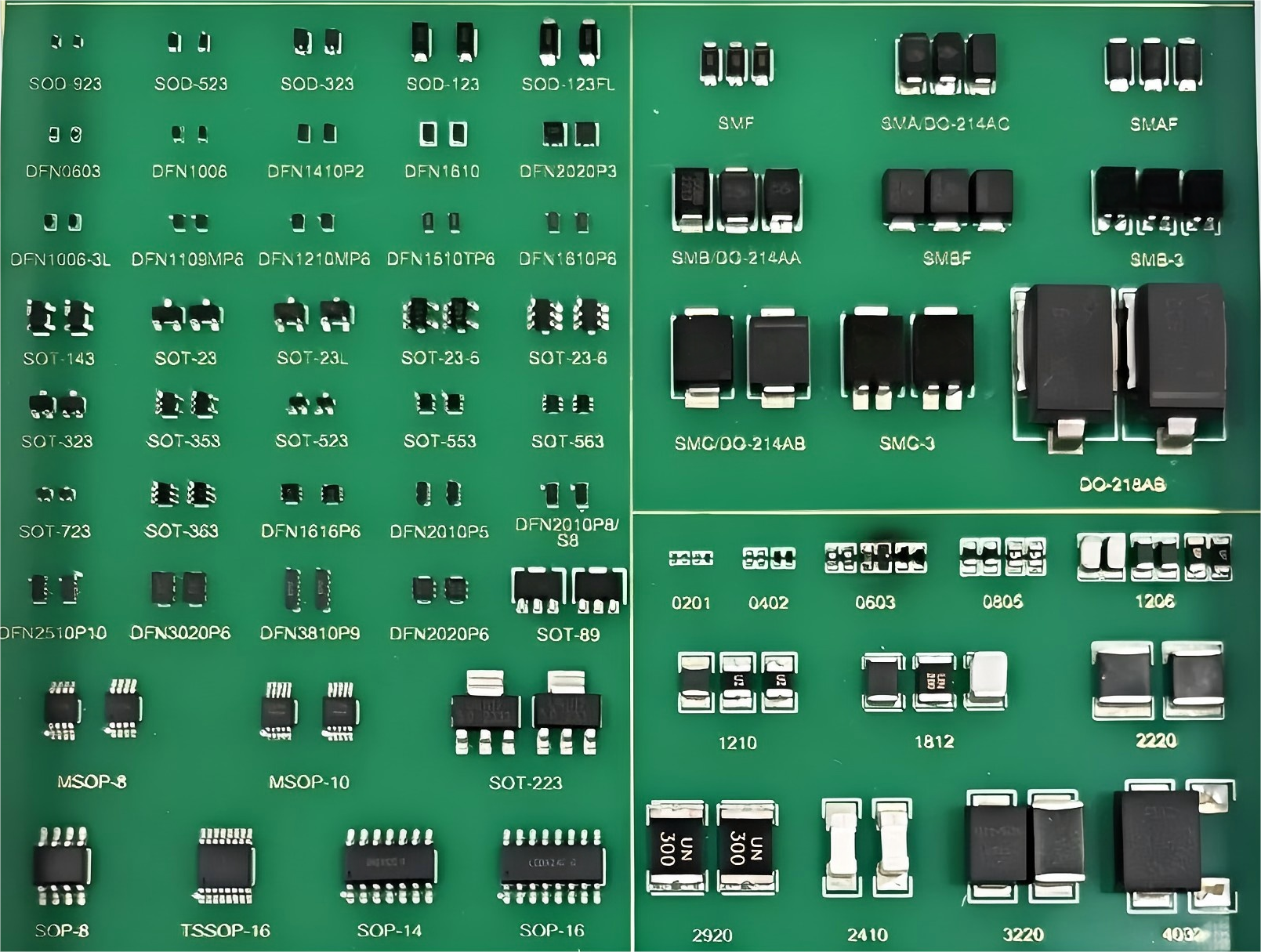

SOT封裝：它是貼片型小功率晶體管的封裝方式，例如SOT23、SOT89等，其體積相較于TO封裝更為小巧。
SOP封裝：即“小外形封裝”，引腳從封裝的兩側伸出，制作材料包括塑料和陶瓷兩種。常見的型號有SOP-8、SOP-16、SOP-20、SOP-28等，SOP后面的數字代表引腳的數量。
QFN封裝：中文全稱為四邊無引線扁平封裝，是表面貼裝型封裝的一種。不過需注意，QFN封裝在集成電路封裝中應用較為廣泛，而對于MOSFET而言，其使用頻率并不高。
QFP封裝：也就是塑封四邊引腳扁平封裝，封裝內的芯片引腳間距較小，引腳較為纖細，通常應用于大規模或超大型集成電路中。
二、封裝形式的選用考量
在挑選場效應晶體管的封裝形式時，以下因素需納入考量范疇：
散熱性能
不同封裝形式的散熱能力存在差異。以D-PAK封裝為例，其利用背面的散熱板作為漏極，直接與PCB板焊接，從而具備出色的散熱效果。
在選用封裝形式時，應依據實際應用場景以及系統的散熱條件，挑選具備適宜散熱性能的封裝形式。
安裝便捷性
插入式封裝（諸如TO、DIP）需要將管腳穿過PCB板的安裝孔，并焊接在PCB板上，安裝流程相對復雜。
而表面貼裝封裝（比如D-PAK、SOP）的管腳以及散熱法蘭則是焊接在PCB板表面的焊盤上，安裝過程更為簡便快捷。
電氣性能
不同封裝形式可能會呈現出不同的電氣性能，諸如最大電流、最大電壓等指標。在選用封裝形式時，必須確保所選封裝形式能夠滿足系統對電氣性能的要求。
成本因素
不同封裝形式的成本也有所區別。在選用封裝形式時，需綜合權衡系統的成本預算以及封裝形式的成本，從而挑選出性價比合適的封裝形式。
封裝尺寸
不同封裝形式的尺寸各不相同。在選用封裝形式時，要考慮PCB板的布局以及空間限制，挑選尺寸適宜的封裝形式。
工作環境適應性
還需考量工作環境對封裝形式的影響。例如，在高溫、高濕、強電磁干擾等惡劣環境下，某些封裝形式可能會受到不利影響。在選用封裝形式時，要確保所選封裝形式能夠適應工作環境的要求。
總體而言，場效應晶體管的封裝形式豐富多樣，在選用時需綜合考慮散熱性能、安裝便捷性、電氣性能、成本、封裝尺寸以及工作環境等多個因素。只有綜合考量這些因素，才能挑選出最契合系統應用需求的封裝形式。
