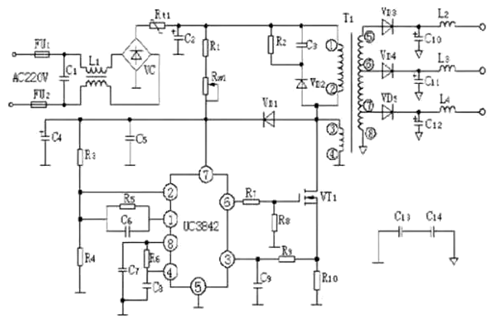

一、PWM 開關電源集成控制器 UC3842 剖析
（一）芯片概述
UC3842 是一款廣泛應用于開關電源領域的 PWM（脈寬調制）集成控制芯片，憑借其優越的固定工作頻率、可控脈寬調制特性，成為電源電路設計中的關鍵元件。
（二）引腳功能詳解
誤差放大器輸出端（①腳） ：外接阻容元件，用于優化誤差放大器的增益與頻率響應特性，確保輸出電壓的穩定性與精度。
反饋電壓輸入端（②腳） ：與誤差放大器同相端的 2.5V 基準電壓進行對比，生成誤差電壓，進而調節脈沖寬度，實現輸出電壓的精準控制。
電流檢測輸入端（③腳） ：當檢測電壓達到 1V 時，觸發保護機制，縮小脈沖寬度，使電源進入間歇工作模式，防止功率器件因過流而受損。
定時端（④腳） ：內部振蕩器的工作頻率受外接阻容元件影響，遵循公式 f=1.8/（RT×CT），為電源電路提供穩定的時鐘信號。
公共地端（⑤腳） ：作為電路的基準地，為各引腳信號提供統一的參考電位。
推挽輸出端（⑥腳） ：采用圖騰柱輸出結構，具備快速的上升、下降時間（僅 50ns），驅動能力高達 ±1A，能夠有效驅動后續功率器件。
直流電源供電端（⑦腳） ：支持 16 - 34V 的寬范圍啟動電壓，內置欠、過壓鎖定保護功能，芯片功耗低至 15mW，確保芯片在異常供電條件下不受損壞，同時保障內部電路穩定運行。
5V 基準電壓輸出端（⑧腳） ：具備 50mA 的負載驅動能力，為外部電路提供穩定的參考電壓，簡化電源設計。

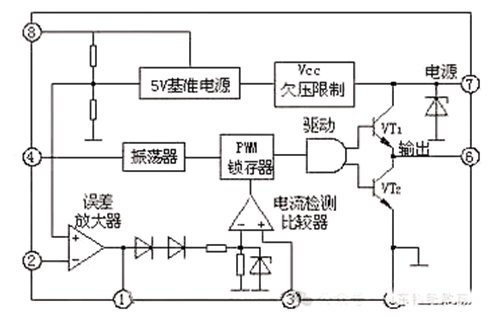

（三）工作原理闡述
啟動階段 ：當 VCC 低于 16V 時，施密特比較器輸出低電平，電路不工作；一旦 VCC 超過 16V，施密特比較器翻轉，向 5V 穩壓器發送高電平信號，產生 5V 基準電壓，供內部電路工作并對外提供參考電壓。芯片啟動后，VCC 可在 10 - 34V 范圍內變化，不影響正常工作；若 VCC 低于 10V，電路則停止運行。
基準電壓與振蕩信號生成 ：在 5V 基準電壓穩定輸出后，基準電壓檢測邏輯比較器輸出高電平信號至輸出電路。同時，振蕩器依據外接 Rt、Ct 參數產生振蕩信號，該信號一方面直接輸入至圖騰柱電路，另一方面作為 PWM 脈寬調制的時鐘信號。
PWM 脈寬調制機制 ：RS 觸發器的 R 端連接電流檢測比較器輸出端，作為占空調節控制端。當 R 端電壓上升，Q 端脈沖加寬，對應 ⑥ 腳輸出脈寬增加，占空比提升；反之，R 端電壓下降，則 Q 端脈沖變窄， ⑥ 腳輸出脈寬減小，占空比降低。通過這種方式，實現對輸出脈沖寬度的精準控制，進而調節輸出電壓。
時序邏輯與反饋控制 ：UC3842 各點時序緊密關聯，只有當 E 點為高電平且 a、b 點全為高電平時，d 點輸出高電平，c 點輸出低電平，否則 d 點輸出低電平，c 點輸出高電平。 ②腳接入輸出電壓取樣信號（反饋信號），當 ② 腳電壓上升，① 腳電壓下降，R 端電壓隨之降低，導致 ⑥ 腳輸出脈沖變窄；相反，⑥ 腳輸出脈沖變寬。此外，③ 腳作為電流傳感端，連接取樣電阻，當取樣電阻上電壓超過 1V 時， ⑥ 腳停止脈沖輸出，實現對功率管的過流保護。
綜上，UC3842 以其高性能的 PWM 控制功能，主要應用于音頻端控制的開關電源場景，為電源系統提供穩定、高效的控制解決方案。
二、DC-DC 電源轉換方案
（一）電路需求背景
在眾多便攜式電子產品中，通常采用低電源電壓供電（如 3 - 5V），以減少電池數量，降低產品尺寸與重量。然而，部分電路模塊可能需要更高的工作電壓，例如 5V、12V 等，這對電源設計提出了新的挑戰。

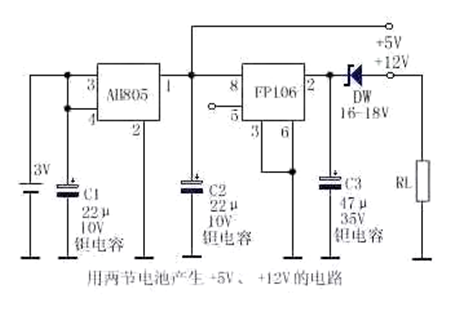

（二）電路構成與特點
本方案采用兩塊升壓模塊（AH805 及 FP106）組合而成，具有以下顯著特點：
元件精簡 ：外圍元件數量少，有效簡化電路布局，降低設計復雜度與成本。
尺寸與重量優勢 ：電路整體尺寸小、重量輕，完美契合便攜式電子產品的輕薄化設計要求。
輸出穩定性高 ：能夠穩定輸出 +5V、+12V 電壓，確保電路工作的穩定性和精度，滿足不同電子設備的供電需求。
供電靈活性強 ：僅需兩節 1.5V 堿性電池供電（提供 3V 輸入電壓），適應性強，便于在各種便攜場景下使用。
（三）工作原理剖析
升壓模塊功能概述 ：AH805 升壓模塊輸入電壓范圍為 1.2 - 3V，在 3V 供電時可輸出 100mA 電流，輸出固定電壓為 5V；FP106 則為貼片式升壓模塊，輸入電壓為 4 - 6V，輸出固定電壓為 29±1V，最大輸出電流可達 40mA。兩者均具備電平控制的關閉電源功能，可通過控制信號實現電源的靈活啟停，降低功耗。
電路工作流程 ：兩節 1.5V 堿性電池輸出的 3V 電壓首先輸入至 AH805 升壓模塊，AH805 將其升壓至 +5V。一方面直接輸出穩定的 +5V 電壓；另一方面將 +5V 電壓輸入至 FP106 升壓模塊，F(xiàn)P106 進一步升壓產生 28 - 30V 電壓，再經穩壓管穩壓后得到穩定的 +12V 電壓輸出。
輸出電壓調節與電源控制 ：通過更換不同穩壓值的穩壓管，可靈活調整最終輸出電壓，滿足多樣化的電路供電需求。FP106 的第 ⑤ 腳作為控制電源關閉端，當其輸入高電平（≥2.5V）時，電源導通；輸入低電平（≤0.4V）時，電源關閉，此時功耗幾乎為零。這種控制方式既可通過外部電路實現自動控制，也可采用手動控制方式，若無需控制功能，可將第 ⑤ 腳與第 ⑧ 腳相連。
